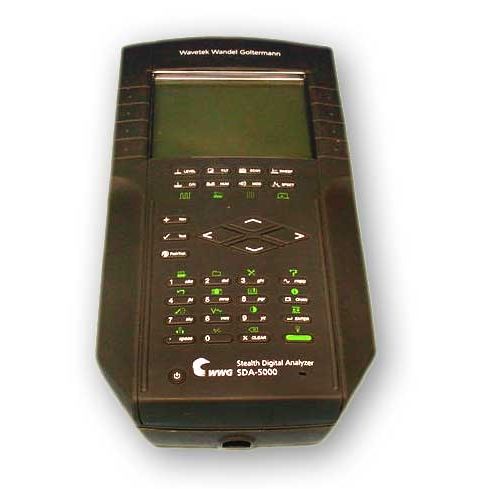

Wavetek SDA-5000 – это приемник свип сигналов, входящий в состав системы проверки прямого и обратного каналов сетей кабельного телевидения или Stealth Sweep System. Он был разработан специально для проверки вышеупомянутых участков, настройки характеристик системы и проведения профилактического ремонта и применяется специалистами кабельных оператором и их подрядчиков. Система обеспечивает сканирование всего частотного диапазона, применяемого для кабельного телевидения до одного гигагерца. Ее можно сконфигурировать так, чтобы вести тест с головной станции или из узла самой системы. Проверка прямого и обратного каналов может вестись бригадой, состоящей из десяти техников, работающих одновременно.

SDA-5000 – полноценный анализатор сигналов, отображающий спектр и оборудованный аналоговым измерителем характеристик отдельных каналов. В ходе измерений прибор использует несущие, присутствующие в системе, а также свип сигналы, вводимые передатчиком в свободные зоны спектра.

Прибор относится к поколению современных полевых измерителей. Он действует в комплексе с головным оборудованием системы. Благодаря ему можно легко измерять характеристики обратного канала с определением абсолютных уровней сигналов. Таким образом, он выполняет роль имитатора кабельного модема. Оборудование обеспечивает быстрый поиск и устранение неполадок, возникающих в обратном канале. В результате время и затраты на обслуживание сети существенно уменьшаются.

Основные особенности
Обладает полным комплексом измерения цифровых сигналов. Исследование мощности цифровых сигналов может быть произведено как в отношении непрерывных, так и импульсных сигналов. Благодаря режиму временной развертки доступно получение полной информации о транслируемых сигналах, в частности просмотр и контроль каждого пакета информации от кабельного модема. Устройство обеспечивает в процессе работы контроль уровней полезного и мешающего сигналов кабельных модемов в режиме временной развертки.

Wavetek SDA-5000 способен измерять такие параметры, как уровень сигналов, наклон, сканирование, амплитудно-частотная характерситика, несущая/шум, помеха фона, модуляционная глубина, констелляция, шум в несущей. Частотный диапазон устройства составляет от пяти до тысячи мегагерц. Предусмотрена полосы для анализа частотой тридцать килогерц, двести восемьдесят килогерц, два мегагерца. Шаг настройки равен десяти килогерцам. Измерение уровней осуществляется в частотном диапазоне от 20 дБмкВ до 120 дБмкВ с разрешением одна десятая децибела. Измерение типа несущая/шум производится при показателях более пятидесяти двух децибел с разрешением менее пяти десятых децибела.
