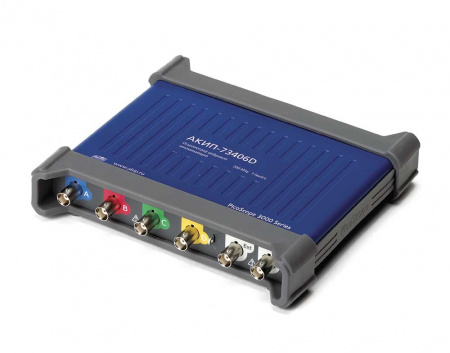

Осциллографы серии АКИП-73000D (MSO) совмещают в себе два типа генераторов: функциональный и генератор произвольных форм (СПФ). В память ФГ предустановленно 10 форм сигнала (синус, меандр, треугольник и другие), которые могут синтезироваться с частотой 1 МГц и выходным уровнем до 2 В. Частота дискретизации сигнала генератора СПФ составляет 20 МГц, длинна памяти 32 кБ, а разрешение ЦАП по вертикали составляет 12 бит.
Осциллографы серии АКИП-73000D (MSO) обеспечивает одновременную работу входных каналов в различном сочетании статусов каждого из них: осциллограф (аналоговые и цифровые каналы) / генератор, генератор / анализатор спектра, осциллограф (аналоговые и цифровые каналы)/ анализатор спектра, (по выбору пользователя), обеспечивая выполнение автоматических и курсорных измерений входного сигнала и установку параметров сигнала на выходе генератора.
Комплект поставки осциллографов серии АКИП-73000D (MSO) содержит полный набор необходимых аксессуаров (осциллографические пробники, кабели и микрозажимы для цифровых каналов, кабель USB).
Под управлением внешнего ПК встроенный логический пробник в сочетании с цифровым USB-осциллографом обеспечит широкие возможности по сбору и анализу цифровых последовательностей, облегчит настройку электронных устройств, отладку и диагностику многоканальных цифровых систем в полевых условиях.
Особенности:
- «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG);
- Осциллограф: 4 канала + 16 цифровых каналов;
- Полоса пропускания: 70 МГц;
- Максимальная частота дискретизации: 1 ГГц (для однократного сигнала при объединении каналов), эквивалентная 2,5 ГГц ;
- Максимальный объем памяти: 128 МБ;
- Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, USB (single-ended);
- Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ;
- Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, постоянное напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
- Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретизации 20 МГц, память 32 кБ;
- Сегментированная память 10.000 осциллограмм (во внутренний буфер), цифровая растяжка/ Zoom (x2.000.000);
- Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК;
- Автоизмерения (более 20 параметров); курсорные измерения (ΔU; ΔT);
- Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
- Допусковый контроль (тест по маске);
- Интерфейс USB 3.0;
- ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.).
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
USB |
|
Номер записи в ГосРеестре СИ
|
63649-16 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
70 МГц |
|
Частота дискретизации
|
1 Гвыб/c |
|
Интерфейс
|
USB |
|
Питание
|
5 В |
|
Гарантия, (мес)
|
12 |
- Осциллограф АКИП-73404D MSO
- Кабель USB 3.0
- Пробник 4шт
- Кабельный блок
- Набор Микрозажимов (10 шт)
- ПО на диске
- Мягкая сумка из синтетического материала
- Адаптер питания
| Тип осциллографа | USB |
| Число каналов | 4 |
| Полоса пропускания | 70 МГц |
| Максимальная частота дискретизации | 1 ГГц |
| Максимальный объем памяти | 128 МБ |
| АЦП (бит) | 8 |
| Сопротивление входа | 1 МОм |
| Логические каналы | 16 |
| Особенности | «5 в 1» осциллограф, логический анализатор, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG). Сегментированная память до 10.000 осциллограмм. Цифровая регистрация на ПК (streaming mode). Анализатор спектра в полной полосе пропускания (одновременно с осциллографом!). Автоматические и курсорные измерения (ΔU, ΔT, 1/ΔT). Математические функции (встроенный редактор формул). Декодирование сигналов 1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, Ethernet (10BaseT, 100BaseTX), FlexRay, I²C, I²S, LIN, Manchester, MODBUS, PS/2, SENT, SPI, UART/RS-232, USB 1.0. |
| Интерфейс | USB |
| Масса (кг) | 0,5 |
